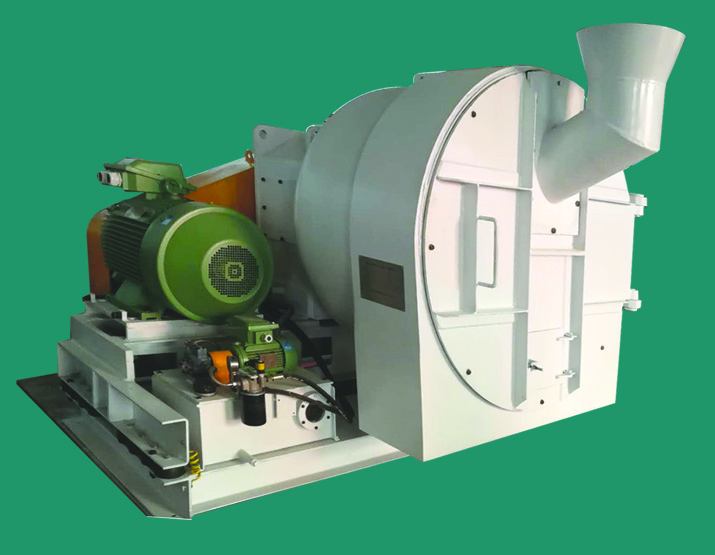

卧式刮刀卸料离心机是用于3-0.1mm颗粒粗煤泥脱水的一种高效、新型设备，该设备处理量大，与立式离心机相比，同样筛篮尺寸及能耗的情况下，产能提高40%，并且产品的水分低于14%。设备设计结构紧凑，占用空间小，安装和维护都极为方便，是一种可以显著提高粗煤泥煤回收率的理想的脱水设备。

卧式刮刀卸料离心机整机由工作部件、主驱动系统、差速系统、隔振支撑系统和润滑系统五大部分组成。

1）工作部件

工作部件是指物料从进入离心机到离开离心机的整个过程中与物料直接接触的部件，主要包括入料管、筛篮、刮刀和卸料箱。

入料管:入料管内壁衬有高铝陶瓷耐磨层，并能很容易地从设备上拆卸进行检修或更换。高铝陶瓷的耐磨性远高于碳钢的耐磨性能，大大提高了入料管的使用寿命。

筛篮、刮刀组件:特殊设计的螺旋曲线刮刀体，煤泥出料口内衬碳化硅耐磨层，其耐磨性和强度大大优于普通刮刀体，有效的提高了刮刀使用寿命。筛篮由无磁性的楔形不锈钢钢丝焊接而成，并用螺栓与筛筐固定，筛筐由螺钉固定在背板上，背板由一液压接头装在减速箱上。刮刀及套筒组件用锥型工具和夹板装于差速器输出轴上。更换筛篮时用提供的一套专用工具来拆卸刮刀，拆卸及更换背板及套筒使用特殊的工具。

卸料箱:卸料箱壳体是由碳钢制成，将筛篮、刮刀、入料管安装在其内部。卸料箱分成两个仓室，用于收集分别排出的滤液和固体物质，卸料箱内部都覆盖耐磨高铝陶瓷，保护机体免受固体颗粒的磨损。

2)驱动

主驱动系统主要包括主电机、皮带轮、传动皮带等零部件组成。主驱动由安装在减速箱上的驱动轴，固定的电机皮带轮和V型皮带组成。主驱动电机安装在电机座上。

3)差速系统

差速系统包括齿轮箱体、差速器，主轴轴承（选用SKF或FAG品牌），密封件和支架。齿轮箱体还可作为冷却油箱，当润滑油返回油箱时冷却润滑油。

4)隔振支撑

隔振支撑系统包括隔振橡胶弹簧和设备基座。CH系列卧式刮刀卸料离心机设有16块减震块，全方位的隔振保护，可完全隔除基础的振动可能对设备运行产生的不良影响。用户在制作设备安装基础时无需考虑减震问题。

5)润滑

润滑系统有油泵，电机，精滤器，油箱，压力表，压力开关，管路和回转部件组成，回转部件安装在差速器输入轴上。
